热解粒子探测器的原理、应用与发展

热解粒子探测器概述

热解粒子探测器是近年推出的新技术和新产品，是国家标准GB 14287家族中的新成员，该标准尚在报批中。在电气火灾监控系统中，热解粒子探测器具有重要的地位。随着电气设备的广泛使用，电气火灾的风险也日益增加。传统的火灾探测技术大多通过监测温度来实现，但这种方式对于一些早期的火灾隐患往往难以察觉，不够及时，探测效果也较差。而热解粒子探测器则通过检测电气设备在异常发热时绝缘材料产生的热解粒子来实现火灾预警，为火灾的早期发现提供了新的手段。

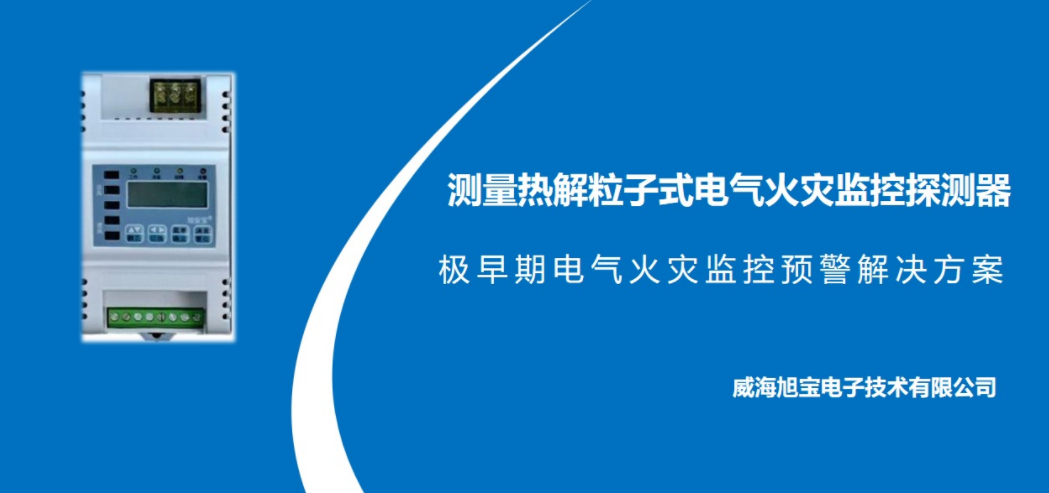

                     威海旭宝电子技术有限公司-测量热解粒子式电气火灾监控探测器（热解粒子探测器）

热解粒子探测器的工作原理

热解粒子的产生

当电气设备中的绝缘材料，如聚氯乙烯等，因过热而发生热解时，会产生大量微小的热解粒子。这些粒子的直径通常在1纳米至10纳米之间，并且会随着温度升高而逐渐增多。在三元锂电池热失控过程中也会产生热解粒子，这为热解粒子探测器在锂电池火灾预警方面的应用提供了基础。

粒子检测技术

热解粒子探测器主要采用光学散射原理和云室技术来检测热解粒子。光学散射原理是探测器利用特定波长的光线照射空气样本，当热解粒子存在时，光线会与粒子发生相互作用并产生散射现象。通过测量散射光的强度、角度和频率等参数，探测器可以确定热解粒子的浓度和粒径。云室技术则是在云室中，热解粒子作为凝结核促使过饱和蒸汽凝结成微小液滴，形成类似云雾的轨迹。通过对这些轨迹的分析，探测器可以获取热解粒子的数量和运动轨迹。

热解粒子探测器的应用场景

电气设备领域

在电气设备中，低压配电柜在低压供电系统中负责电能的控制、保护、测量、转化和分配。由于其内部元器件及接头相对较多，内部发生短路、过负荷、接触电阻过大、漏电等电气故障的几率较大。这类由发热导致的电气火灾占到全部电气火灾的66％左右。热解粒子探测器可以通过检测配电柜内绝缘材料热解产生的热解粒子，实现对配电柜内火灾的早期探测。当热解粒子浓度超标时，探测器会发出报警信息，提醒用户采取措施，避免火灾事故的发生。

锂电池领域

三元锂电池在使用过程中存在热失控的风险，热失控可能会引发火灾甚至爆炸。研究人员提出了一种基于热解粒子探测器的三元锂电池火灾预警系统。试验结果表明，该预警系统对于三元锂电池热失控过程中产生的热解粒子具有较高灵敏度，能够监测到安全阀开启和燃爆时间，有效避免火灾事故发生，对于三元锂电池火灾早期预警具有良好的应用效果。

热解粒子探测器的结构组成

以一种设置在配电柜内的热解粒子探测器为例，它包括控制单元、采集单元、嵌入式系统单元、显示单元、按键输入单元和供电单元。采集单元与控制单元连接，用于采集配电柜内的热解粒子浓度。嵌入式系统单元与控制单元连接，基于采集到的热解粒子浓度判断是否发出报警信息。显示单元与控制单元连接，用于显示热解粒子浓度和/或报警信息。按键输入单元与控制单元连接，接收用户输入的第一控制指令。供电单元与控制单元连接，为整个探测器提供电能。还有一种热解粒子探测器，其热解粒子探测器主体的顶部设有安装板，底部开设有多个进气孔，底部还设有吸气盒，吸气盒底部开设有U形槽，U形槽内壁的左右两侧均开设有与吸气盒内部连通的矩形安装口，两个矩形安装口内均设有可拆卸的灰尘过滤板，U形槽内设有清灰机构。

热解粒子探测器的优势与挑战

优势

热解粒子探测器最大的优势在于能够实现火灾的早期预警。与传统的通过监测温度来探测火灾的技术相比，它可以在电气设备刚刚出现异常发热，绝缘材料开始热解产生热解粒子时就发出预警，而此时温度可能还没有明显升高。这为人们采取措施避免火灾事故争取了更多的时间，大大提高了火灾预防的效果。在三元锂电池火灾预警中，其高灵敏度的特点能够有效监测到热失控过程中的热解粒子变化，及时发出警报，减少火灾带来的损失。

挑战

虽然热解粒子探测器具有良好的应用前景，但也面临一些挑战。目前相关标准尚在报批中，这意味着在产品的生产、检验和使用等方面可能缺乏统一的规范和指导，不利于市场的健康发展。此外，热解粒子探测器的技术相对较新，市场认知度可能不高，推广应用还需要一定的时间和努力。同时，探测器的成本也是一个需要考虑的因素，如果成本过高，可能会限制其在一些领域的广泛应用。

热解粒子探测器的未来发展趋势

技术创新

未来，热解粒子探测器的技术将不断创新。一方面，探测器的灵敏度和准确性可能会进一步提高，能够更精确地检测到热解粒子的浓度、粒径和运动轨迹等信息。另一方面，可能会开发出更加先进的检测技术和算法，提高探测器对不同类型热解粒子的识别能力，以及在复杂环境下的抗干扰能力。

应用拓展

随着技术的不断发展和完善，热解粒子探测器的应用领域可能会进一步拓展。除了电气设备和锂电池领域，它可能会在其他一些容易发生火灾的场所得到应用，如工业厂房、仓库、数据中心等。此外，热解粒子探测器可能会与其他火灾探测技术相结合，形成更加完善的火灾预警系统，提高火灾预防的整体水平。

标准完善

随着行业的发展，相关标准也会逐渐完善。统一的标准将有助于规范热解粒子探测器的生产和使用，提高产品质量和市场竞争力。同时，标准的完善也将促进热解粒子探测器在各个领域的广泛应用，推动行业的健康发展。
